Kamarád zapůjčil pro otestování připojení do systému Linux. Toto zařízení funguje jako přídavný displej na kterém se zobrazují jen a pouze informace o stavu a běhu systému. Jako je například vytížení procesoru, operační paměti a dalších informací které mohou uživatele zajímat. Konkrétně v tomto případě jde o displej s rozlišením 480x320 který může sloužit jako zobrazovač widgetů obsahujících požadované informace.

Jen pro úplnost inforemací doplním že jsem toto zařízení zprovozňoval na počítači RaspberryPi 5, 8GB RAM s diskem NVME 512GB - čili architektura ARM.

Postup

Základ je instalace těchto programů:
- následující sled příkazů je na pc kde je uživatel "pi" a samotný počítač se jmenuje "rpi58w",

Všechny potřebné dodatečné soubory ja potřeba uložit do složky Downloads (standardní složka kam systém ukládá). V tomto případě pravým tlačítkem myši na odkazu (ikona diskety) a Uložit odkaz jako... -> Soubor pozadí plochy  , soubor obsahující konfiguraci

Potom je potřeba nakopírovat soubory do patřičných složek.

          - první je soubor konfigurace samotného LCD "lcd4linux.conf" ten patří do slozky /etc

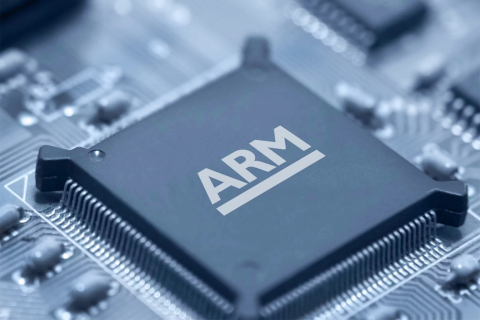

          - další je soubor obrázku který bude zobrazen na podkladu - "ax206-arm.png" ten patří do           složky /home/pi/Pictures

pi@rpi58w:~ $ pwd
(příkaz vypíše cestu do složky kde se právě nachází uživatel)

/home/pi
(výsledek příkazu - složka /home/pi)

pi@rpi58w:~ $ cd Downloads/
(přesunutí do složky Downloads)

pi@rpi58w:~/Downloads $ ls -l
(příkaz vypíše obsah složky)

-rw-r--r-- 1 pi pi 4275 2. zář 09.37 lcd4linux.conf
(ve výpisu se zobrazí takovýto řádek)

pi@rpi58w:~ $ cp lcd4linux.conf /etc
(příkaz zkopíruje soubor s konfigurací do složky /etc)

pi@rpi58w:~ $ cp ax206-arm.png /home/pi/Pictures
(příkaz zkopíruje soubor podkladového obrázku do složky /home/pi/Pictures)

Jako další je potřeba zkontrolovat a případně upravit konfigurační soubor:

pi@rpi58w:~ $ sudo su
(přepnutí do režimu superuživatel)

root@rpi58w:/home/pi# cd
(přesun do domovské složky superuživatele)

root@rpi58w:~# pwd
(příkaz vypíše cestu do složky kde se právě nachází uživatel)

/root
(výsledek příkazu - složka /root)

root@rpi58w:~# cd ../etc
(příkaz přesune uživatele do složky /etc kde je konfigurační soubor)

root@rpi58w:/etc# nano lcd4linux.conf
(spustí editor nano a v něm konfigurační soubor) (jen pro jistotu, v editoru nano platí: Ctrl+O zapíše změny provedené v souboru a Ctrl+X ukončí editor nano)

root@rpi58w:/etc# systemctl restart lcd4linux
(příkaz který restartuje službu ovládající zobrazování na displeji AX206, restart displeje je vidět ihned)

Pro další práci s konfigurací displeje:

          - displej má shora dolů 16 řádků
          - displej má zleva doprava 32 sloupců

Zdroj informací a podrobností : https://wiki.lcd4linux.tk/doku.php/start

Pár postřehů :

Variables
     back     - barva pozadí textů
     text     - barva písma

WIDTH         - šířka (počet znaků ne pixelů)

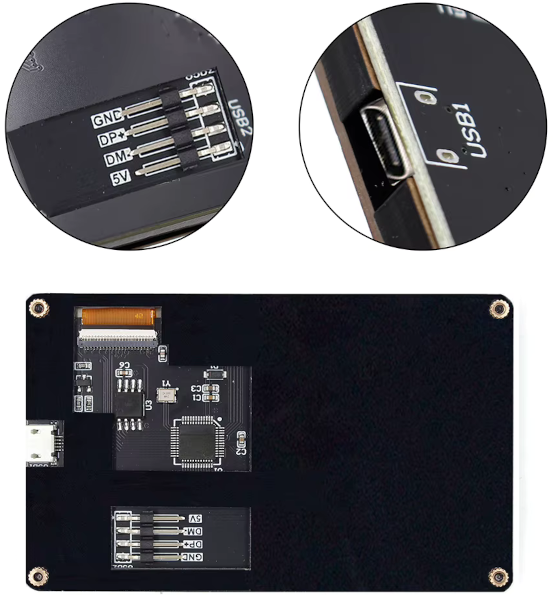

Jen pro informaci sem ještě přidám fotografii zadní strany tohoto zařízení:
