Tuto zázračnou krabičku jsem si pořídil protože mě nadchnula opravdu bytelná konstrukce celého zařízení a taky to že při použití CM5 už je zaručen opravdu docela velký výkon. Původní myšlenka byla taková že jak jezdím k rodičům tak občas potřebuji něco opravit na svých zařízeních která mám u nich na baráku pod střechou. Tam je samozřejmě potřeba mít svůj počítač pro diagnostiku a spoustu dalších úkonů. No a hrbit se někde v polosedě na trámu s notesem na kolenou a ťukat do klávesnice je někdy .... no ..... frustrující. Toto zařízení - počítač - plně nahradí notebook a všechny potřebné úkony se na něm dají dělat bez hrbení nebo balancování s notebookem v jedné ruce. Tento základní popis jsem převzal z internetových stránek e-shopu www.rpishop.cz a doplnil jsem ho moduly které jsem použil. A zkušenostmi s montáže :)

Popis

uConsole je kompaktní modulární přenosný počítač (tzv. „cyberdeck“), který kombinuje 5″ HD displej, QWERTY klávesnici, stereo reproduktory a bateriový modul do jednoho celku.

Hlavní deska ClockworkPi v3.14 (rev.5) má rozměry jen 95 × 77 mm a díky modulárnímu designu umožňuje použití různých „Core“ modulů – zejména standardních modulů Raspberry Pi CM3/CM4 (přes dodávaný adaptér). UConsole má zabudovanou Wi-Fi (802.11ac 2,4/5 GHz) a Bluetooth 5.0 s vysokoziskovou anténou, takže ho lze využívat jako plnohodnotný přenosný počítač s internetovým připojením. Zařízení pracuje pod Linuxem (např. s vlastním Clockwork OS) a je vhodné pro široké spektrum úloh – od běžné kancelářské práce a programování až po retro hraní her či multimédia. Verze non-core znamená, že balení neobsahuje vlastní výpočetní modul (Compute Module 4), a tak je nutné si tento modul dokoupit samostatně.

Vlastnosti

Kompaktní modulární deska (95 × 77  mm) s celkem až 12 integrovanými rozhraními a řízením napájení (PMU).

5″ IPS displej (HD 1280×720) poskytuje čitelný obraz a spolu s podsvícenou QWERTY klávesnicí umožňuje pohodlnou práci i ve tmě.

Zvuk: dvojice stereo reproduktorů a 3,5mm jack (podpora mikrofonu) pro multimediální zážitky.

Bezdrátové připojení: vestavěná Wi-Fi 802.11ac (dvoupásmová) a Bluetooth 5.0 s externí anténou, ideální pro online práci i streamování.

Konektory: USB-C port pro napájení (5V/3A), dále 1× externí USB 2.0 a 2× interní USB 2.0 pro přídavná zařízení. K výstupu obrazu slouží micro-HDMI a zvuku 3,5mm jack.

Paměťové rozhraní: slot pro microSD karty (o testované kapacitě až 256 GB), k uložení OS a dat.

Rozšiřitelnost: standardní 40pinový GPIO konektor (0,5mm FPC) a 52pinový Mini PCIe slot pro rozšiřující moduly (např. 4G/LTE modem).

Baterie: modul pro 2× článek 18650 Li-Ion

Modulární jádro: kompatibilní s různými „Core“ moduly – např. běžně s Raspberry Pi CM4 (Quad-core Cortex-A72 @1,5GHz, 4GB RAM).

Non-core verze: dodává se bez výpočetního modulu CM4 (Core Module). V balení není počítačový modul, microSD karta ani články 18650 – je tedy nutné je dokoupit samostatně.

POZNÁMKA: Nelze používat systém na microSD pokud máte Compute module s integrovanou eMMC pamětí.
Integrovaná eMMC pamět nelze nainstalovat skrze ClockworkPi a vyžaduje další desku, například Raspberry Pi CM4 IO Board.

Specifikace▼

Hlavní deska                   ClockworkPi v3.14 rev.5 (95 × 77 mm)
Kompatibilita                  Raspberry Pi CM3/CM4 (přes adaptér), další moduly
Displej                             5,0″ IPS LCD, HD (1280 × 720 px)
Klávesnice                      QWERTY, podsvícená
Zvuk                                Stereo reproduktory, 3,5mm jack s mikrofonem
Bezdrátové připojení     Wi-Fi 802.11ac (2,4 / 5 GHz), Bluetooth 5.0 + EDR
Konektory                     1× USB-C, 1× USB-A externí, 2× USB-A interní, micro-HDMI, 3,5mm jack
Úložiště                           Slot na microSD kartu (až 256 GB, karta není součástí)
Rozšiřující rozhraní       40pin GPIO (0,5mm FPC), Mini PCIe (52pin)
Napájení                         USB-C 5 V / 3 A, podpora 2× 18650 Li-Ion
Rozměry zařízení          cca 225 × 165 × 50 mm
Hmotnost                       cca 700 g (bez baterií a CM4 modulu)
Operační systém           Clockwork OS (Linux), Raspberry Pi OS, Ubuntu
Barva                              Černá

Podpora
GitHub (EN)
Clockwork Forum (EN)

Obsah balení
1 × Hlavní deska ClockworkPi v3.14

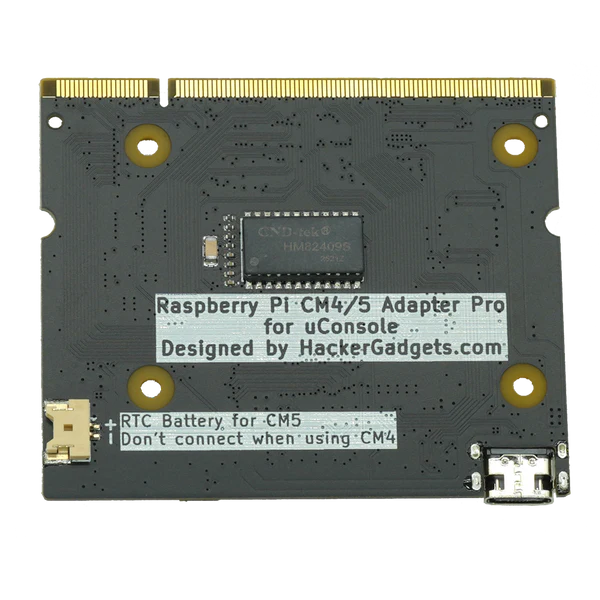

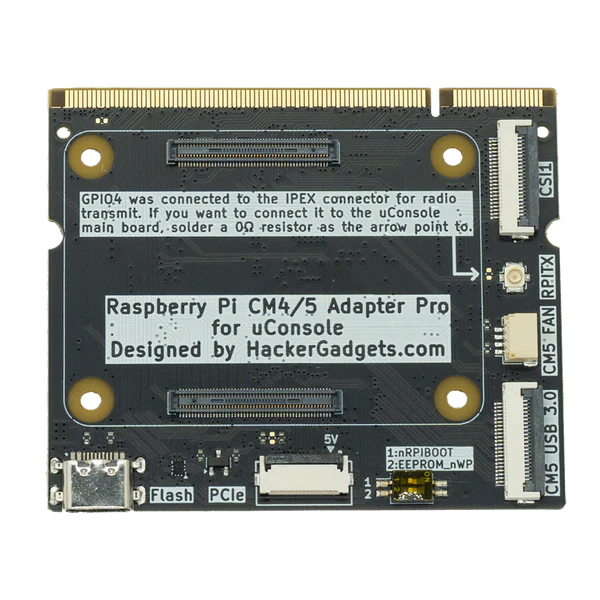

1 × Adaptér pro připojení Compute module 4
1 × Wi-Fi anténa
1 × 5″ IPS displej
1 × Podsvícená QWERTY klávesnice
1 × Modul pro baterie
2 × Reproduktor

Ochranné kryty a montážní systém včetně imbusového klíče.

Mnou použitý výpočetní modul:

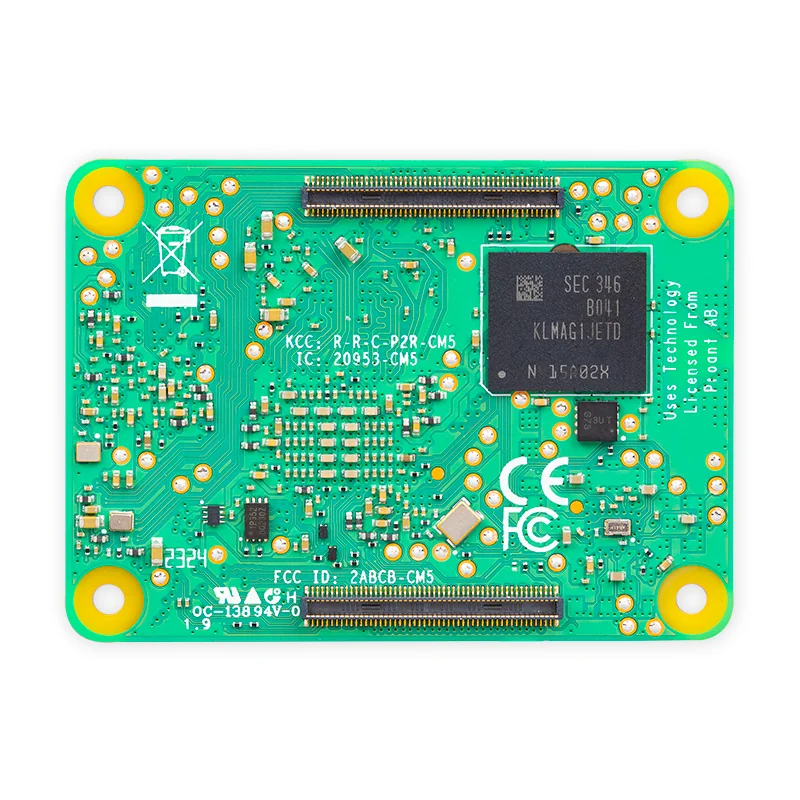

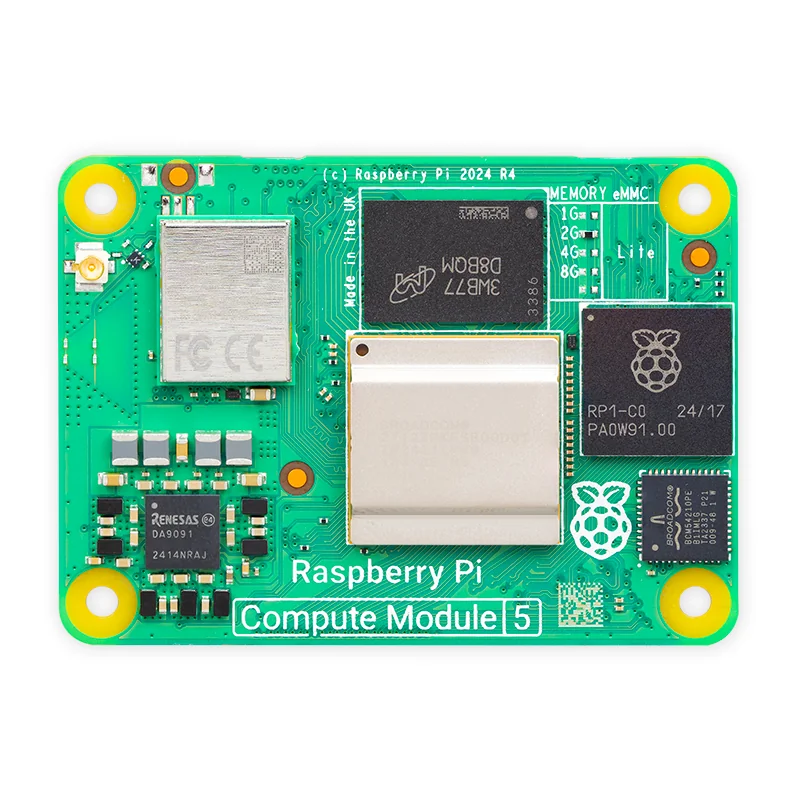

Raspberry Pi Compute Module 5: Wi-Fi & Bluetooth - Ano, RAM - 16 GB, eMMC - 64 GB



Popis

Raspberry Pi Compute Module 5 je systém na modulu, který poskytuje výkon Raspberry Pi 5 v provedení ideálním pro vestavné aplikace. Nabízí čtyřjádrový procesor Arm Cortex-A76, dvojí výstup 4Kp60 HDMI, Gigabit Ethernet, volitelný plně certifikovaný bezdrátový modul poskytující připojení Wi-Fi® a Bluetooth a různé varianty RAM a eMMC flash paměti. Compute Module 5 umožňuje využít výkonný hardware Raspberry Pi 5 a optimalizovaný softwarový stack ve vlastních systémech a formátech.

Ve srovnání se svým předchůdcem nabízí Compute Module 5 další I/O rozhraní, což umožňuje ještě větší flexibilitu a širší možnosti při návrhu produktů a aplikací. Pro cenově citlivé aplikace je Compute Module 5 dostupný také ve variantě bez eMMC flash paměti.

Pro podporu návrhářů produktů je k dispozici Raspberry Pi Development Kit pro Compute Module 5, který nabízí ideální prostředí pro prototypování vestavných řešení. Tento komplexní kit obsahuje Compute Module 5 a Compute Module 5 IO Board spolu se všemi základními doplňky potřebnými k zahájení návrhu produktů.

Přednosti

Kompaktní modul pro vestavné aplikace.
Možnost výběru z několika variant RAM a eMMC paměti.
Volitelný bezdrátový modul s Wi-Fi® a Bluetooth.
Pokročilé I/O možnosti: PCIe, USB, GPIO a další.
Podpora 4Kp60 videa na dvou HDMI portech.

Technické specifikace

Specifikace                    Popis
Rozměry                        55 × 40 × 4,7 mm
Upevnění                       4 × M2,5 montážní otvory
Procesor                        Broadcom BCM2712, čtyřjádrový Arm Cortex-A76 (64bit, 2,4 GHz)
Paměť RAM                   2 GB, 4 GB, 8 GB nebo 16 GB LPDDR4-4267 SDRAM s ECC
Paměť eMMC                 0 GB (Lite), 16 GB, 32 GB nebo 64 GB
Bezdrátové připojení     Volitelný modul: Wi-Fi 802.11 b/g/n/ac, Bluetooth 5.0, BLE
Ethernet                          Gigabit Ethernet PHY s podporou IEEE 1588
I/O rozhraní                     PCIe x1, USB 2.0, USB 3.0 (2 porty), až 30 GPIO, 5 UART, 5 I2C, 5 SPI,                                          SDIO, a další
Video                               2 × HDMI 2.0 (4Kp60), 2 × 4-lane MIPI (DSI/CSI-2)
Multimédia                      4Kp60 HEVC dekodér, OpenGL ES 3.1, Vulkan 1.2
Napájení                          +5V, podpora USB PD (až 5 A při 5 V)
Provozní teplota              -20 °C až +85 °C
Životnost                         Výroba zajištěna do ledna 2036
Kompatibilita                   Raspberry Pi Compute Module 5 IO Board
Shoda                              Úplný seznam místních a regionálních schválení produktu naleznete na                                          stránce pip.raspberrypi.com

Obsah balení
1x Raspberry Pi Compute Module 5 – vybraná varianta

Informace k dostupnosti
Dostupnost jednotlivých variant je individuální, záleží na typu Vámi zvolené varianty.
Pokud zboží objednáte, budeme se Vám ho snažit dodat v co nejkratším termínu.
Případně nás s poptávkami a objednávkami můžete kontaktovat i přes e-mail obchod@rpishop.cz.

A doplnil jsem si tento počítač a toto skvělé rozšíření :)

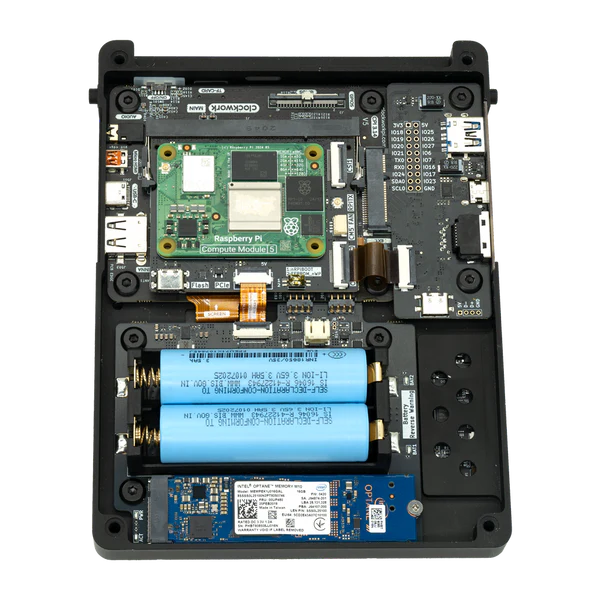

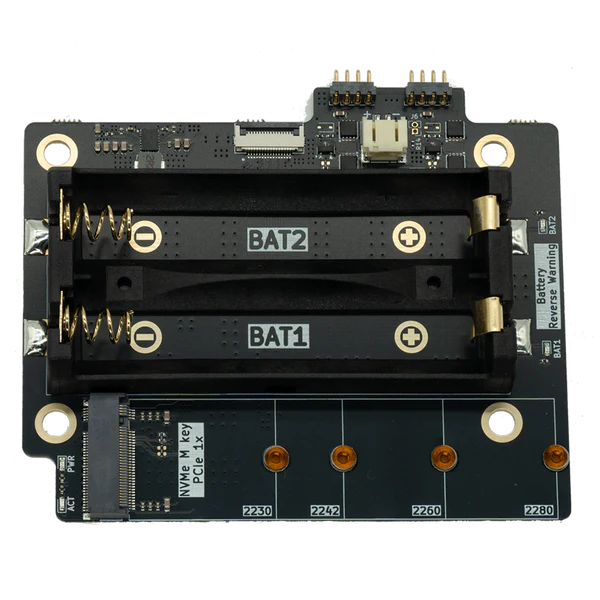

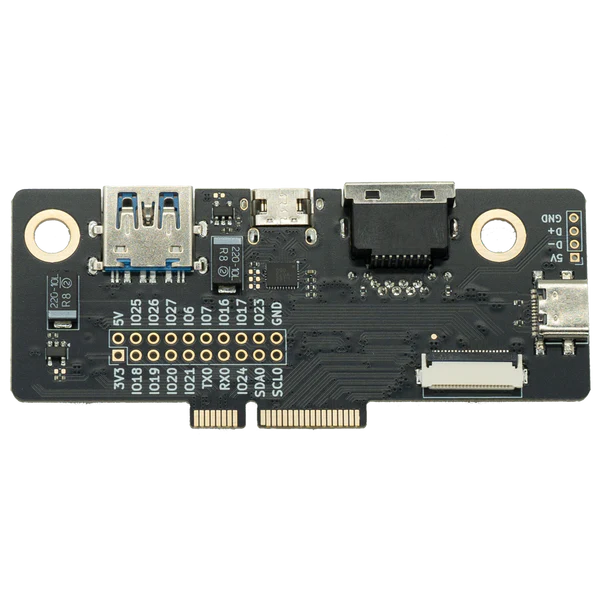

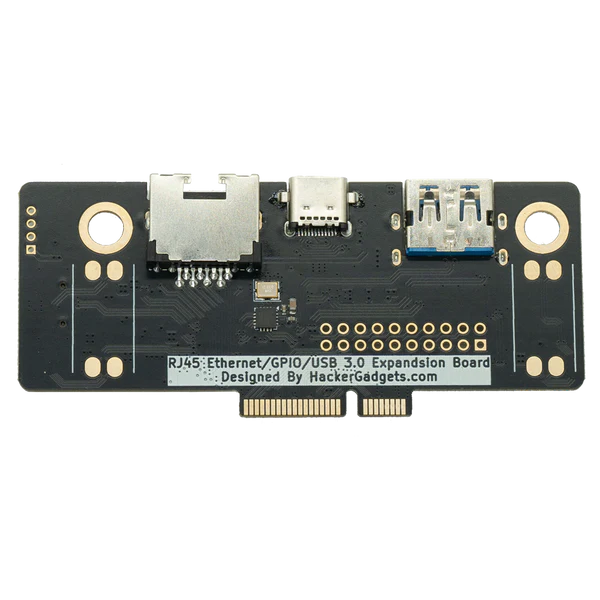

uConsole Upgrade Kit - Adding NVMe SSD/RJ45 Ethernet/ USB 3.0/AC1200 WiFi(with monitor mode supported) to your uConsole

Popis nebudu přepisovat ale dodám pár fotografií převzatých z webu výrobce (viz odkaz) a možná doplním nějakou aktuální autentickou fotkou svého konkrétního zařízení.
