Zapojit odečet hodnot odebraného množství vody domácnosti do mého Home Assistantu byl pořádně tvrdý oříšek a hledal jsem možná řešení opravdu dlouho. Samozřejmě první co jsem hledal byla hotová řešení která by šlo jen "nasadit" na vodoměr, nastavit a používat. To existuje ale jen na určité druhy vodoměrů - a je třeba říct zodpovědně že druhů a typů vodoměrů je opravdu obrovské množství a každý má to počítání uděláno nějak trochu jinak :( No a tak se stalo že jsem nakonec upustil od tohoto řešení (a to jsem byl ve finále ochoten i zaplatit vodaře aby ten stávající vodoměr vyměnil fyzicky ze nějaký co bude mít toto již vyřešeno!!!) a začal hledat něco jiného, použitelného pro moje podmínky. A ty jsou opravdu specifické. Při zvelebování bytu jsem si nechal na přívod vody do bytu osadit vodoměr. Vzhledem k prostorovým dispozicím to vyšlo tak (jak je vidět na fotografiích) že je přední část vodoměru v podstatě zároveň se stěnou - tím chci říct že případné udělátko bude vyčnívat skoro celou svojí velikostí ven. U nás je to o to těžší že před vodoměrem stojí lednice takže bude potřeba ošetřit i případné "nechtěnné" přistrčení lednice ke stěně. Kterážto akce by měla za následek v lepším případě poškození snímacího zařízení, v případě horším by mohlo dojít k poškození samotného vodoměru. A to fakt nechci !!!

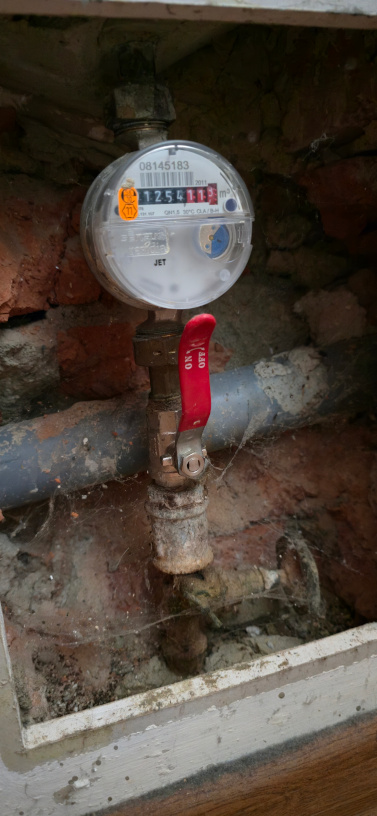

Fotografie výchozí situace. Takto je vodoměr zapojen a opravdu tam není místa nazbyt. Navíc tam poněkud zasahuje páka uzávěru přívodu vody, ale jak se ukázalo při zkoušení a měření naštěstí to nevadí a nezasahuje.

Následují fotografie s přiloženým metrem aby bylo vidět názorně že tam opravdu není místa nazbyt a vykukovat to zařízení bude docela dost.

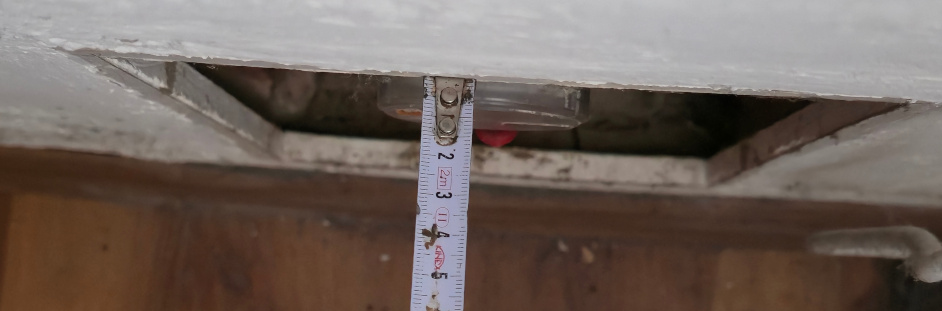

Tady je asi ten metr zbytečně protože je vidět že je vodoměr utopen oproti zdi pouze nějakých cca 5mm !

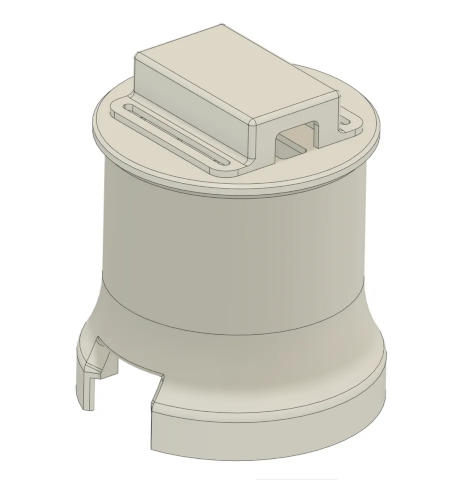

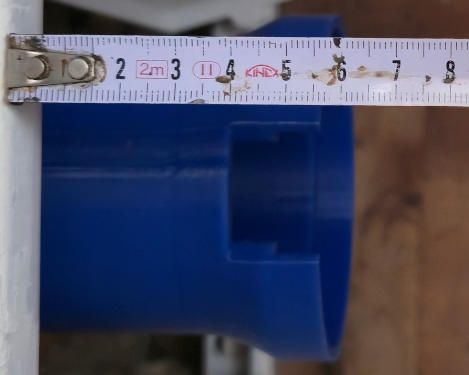

Tady je vidět o kolik bude zařízení čouhat ven ze zdi. K této hodnotě je potřeba připočítat ještě 1 - 1.5cm na krabičku ve které je umístěna elekronika. Je to vidět na dalším obrázku kde je nákres tubusu pro 3D tisk. Akorát v našem případě jsem ten tubus musel použít obráceně než zamyšlel autor předlohy pro tento 3D tisk. Naštěstí to jde v dokonale to pasuje.

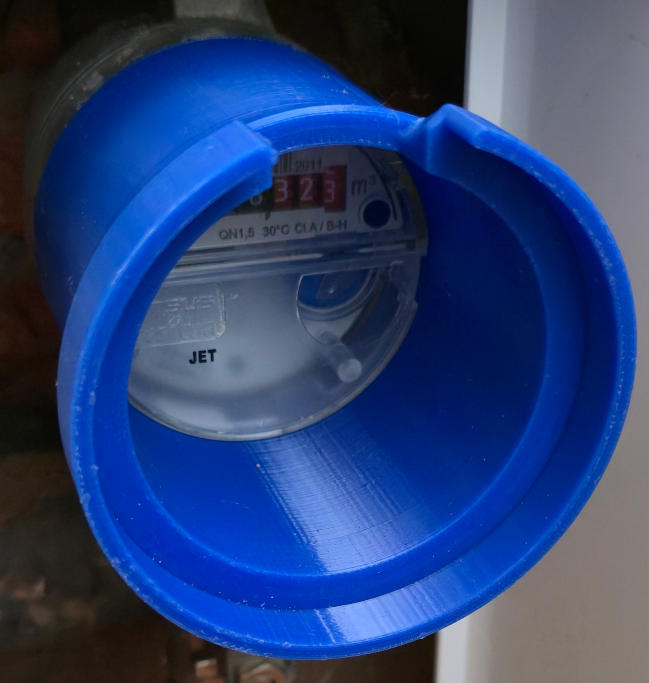

Ta druhá fotografie je test osazení tubusu na vodoměr. Názorně je vidět že v našem případě to opravdu sedí naprosto přesně opačně než zamýšlel autor tiskové předlohy.

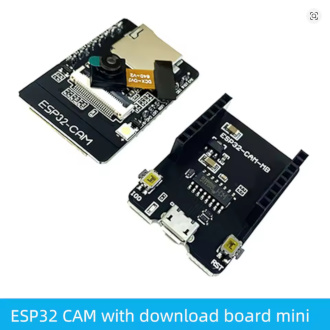

Pro ucelení obrázku o co jde přidám fotku elektroniky která to celé bude pohánět.

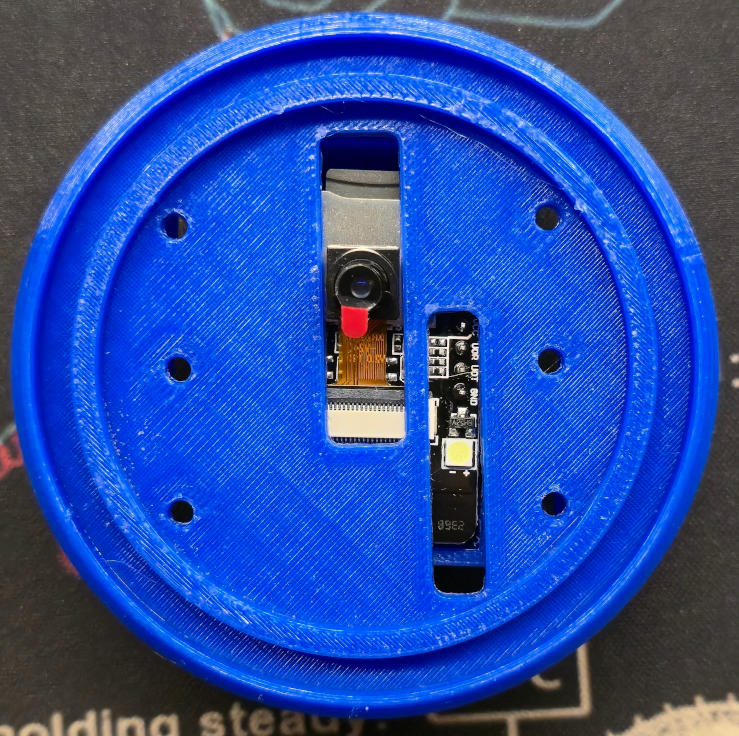

Na tomto obrázku je víčko zespodu kde je jasně vidět čočka kamery a ve vedlejším průřezu hranatá LED dioda integrovaného blesku, který bude sloužit jako přísvit. Ten se zapne cca dvě vteřiny před pořízením snímku a potom se vypne. Ty dvě vteřiny dopředu slouží k tomu aby se snímač kamery stihnul stabilzovat a doostřit.

Ještě snad odkazy odkud čerpám podklady a nápady:
 ,
