Už delší dobu se snažím poslouchat provoz na rádiových vlnách ale pořád mě k tomu něco chybělo. Furt mě něco leželo v hlavě že bych si jako mohl postavit něco díky čemuž bych mohl poslouchat víc než jen to co dokážu chytnout na ručku kterou s sebou často beru ať už na kolo nebo na procházky do přírody. Zkoušky na vysílání v našich radio pásmech nemám a čím jsem starší tím hůř mě ty informace lezou do hlavy a tak jsem si řekl že budu tedy alespoň poslouchat ;) :)

Při prohledávání hlubin internetu jsem narazil na projekt OpenWebRX a ten mě opravdu hodně zaujal. Doma mě v té době tak nějak leželo ladem jedno RaspberryPi Zero a k němu jsem měl modul čtyř USB portů. Tak jsem si jen na internetovém tržišti zakoupil to správné a podporované SDR rádio pro poslech - v tomto případě : RTL-SDR Blog RTL SDR V4 R828D RTL2832U 1PPM TCXO SMA RTLSDR Software Defined Radio (Dongle Only) konkrétně za necelý jeden tisíc korun českých.

Hodně jsem se těšil. Hned jak dongle přišel jsem nahrál obraz systému na mikroSD kartu, vše propojil a začal startovat. Bo-hu-žel :( jak jsem zjistil v podstatě hned nebyl problém v donglu nebo snad systému, ale samozřejmě v tom že Zero nemá dostatek výpočetního výkonu aby vše potřebné utáhlo. Škoda. Ovšem vše potřebné už bylo doma a na stole a tak by byla škoda to jen tak zahodit. Tedy jsem zakoupil Zero 2W u kterého je deklarován výpočetní výkon až pětkrát vyšší než u toho původního Zera. Vše poskládal a HEURÉKA :)

Zde pár fotografií.

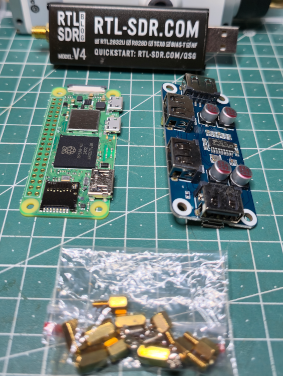

Obr.01 Toto je základní set. Vlevo RPi Zero 2W, vlevo deska s USB porty a v pozadí RTL-SDR V4 dongle.

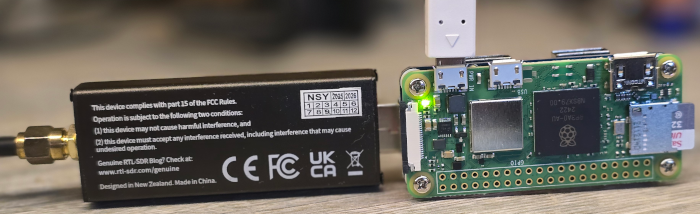

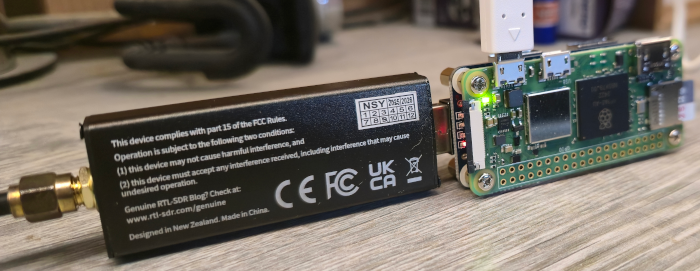

Obr.02a a 02b Prvotní sestava. Ten spodnější obrázek je jen proto aby bylo vidět že je dongle připojen do spodní rozšiřující desky s USB porty.

Když jsem tak seděl a přemýšlel jak hezky to funguje tak moje hlava začala přemýšlet co všechno mám v zásobách a co by třeba šlo ještě využít :)
Něco se přeci jen našlo a tak jsem došel k finálnímu zapojení jenž zde předkládám.

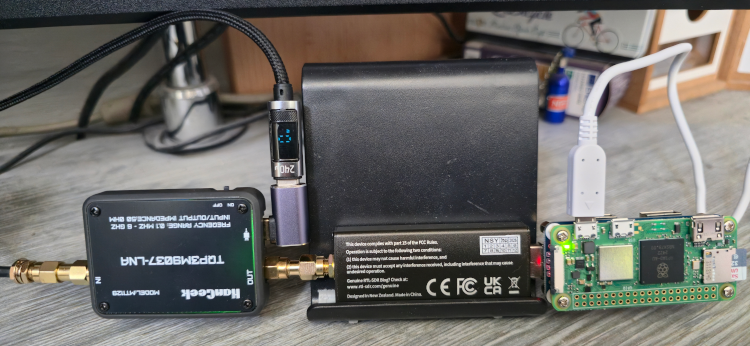

Obr.3 Finální sestava. Takto už to zůstane. Zleva doprava - zesilovač HAMGEEK MT1129 Low Noise Amplifier TQP3M9037 LNA for SDR Radio Receiver, RTL-SDR V4 dongle (podrobný název viz výše) a RaspberryPi Zero 2W.

Ještě možná přidám pár fotek k tomu donglu a tomu zesilovači.

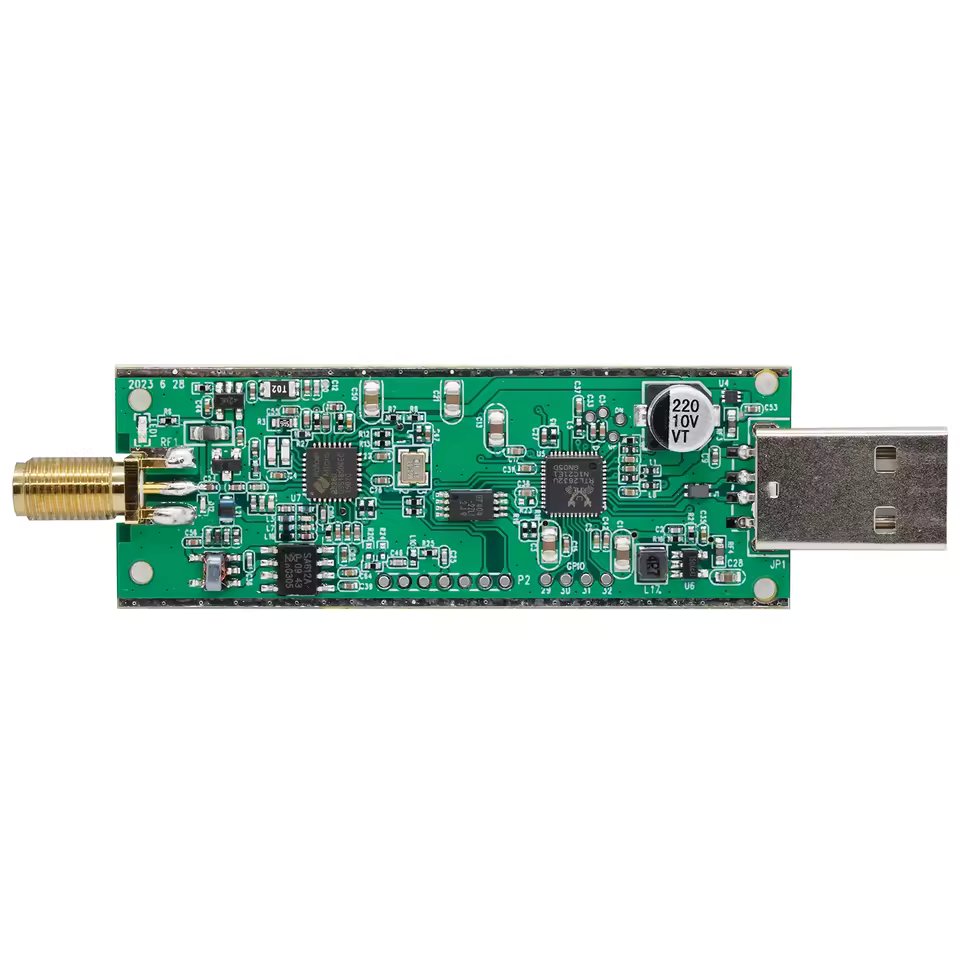

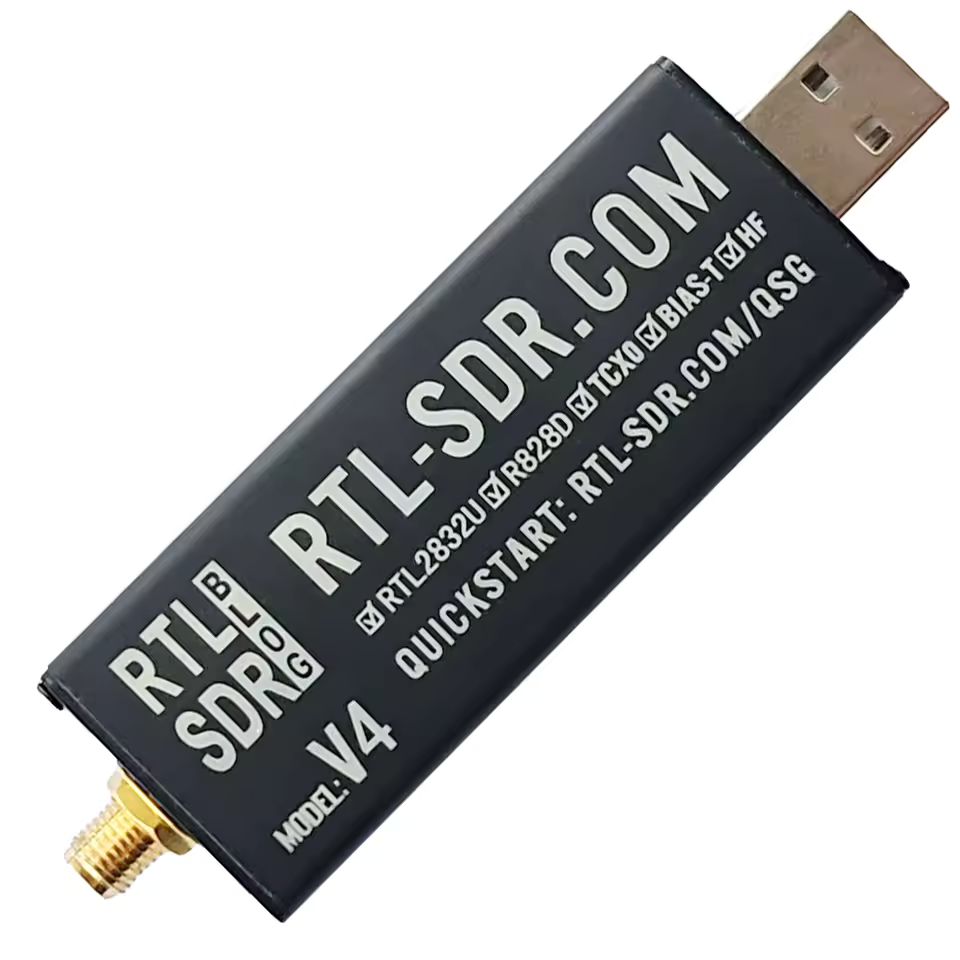

RTL-SDR Blog RTL SDR V4 R828D RTL2832U 1PPM TCXO SMA RTLSDR Software Defined Radio

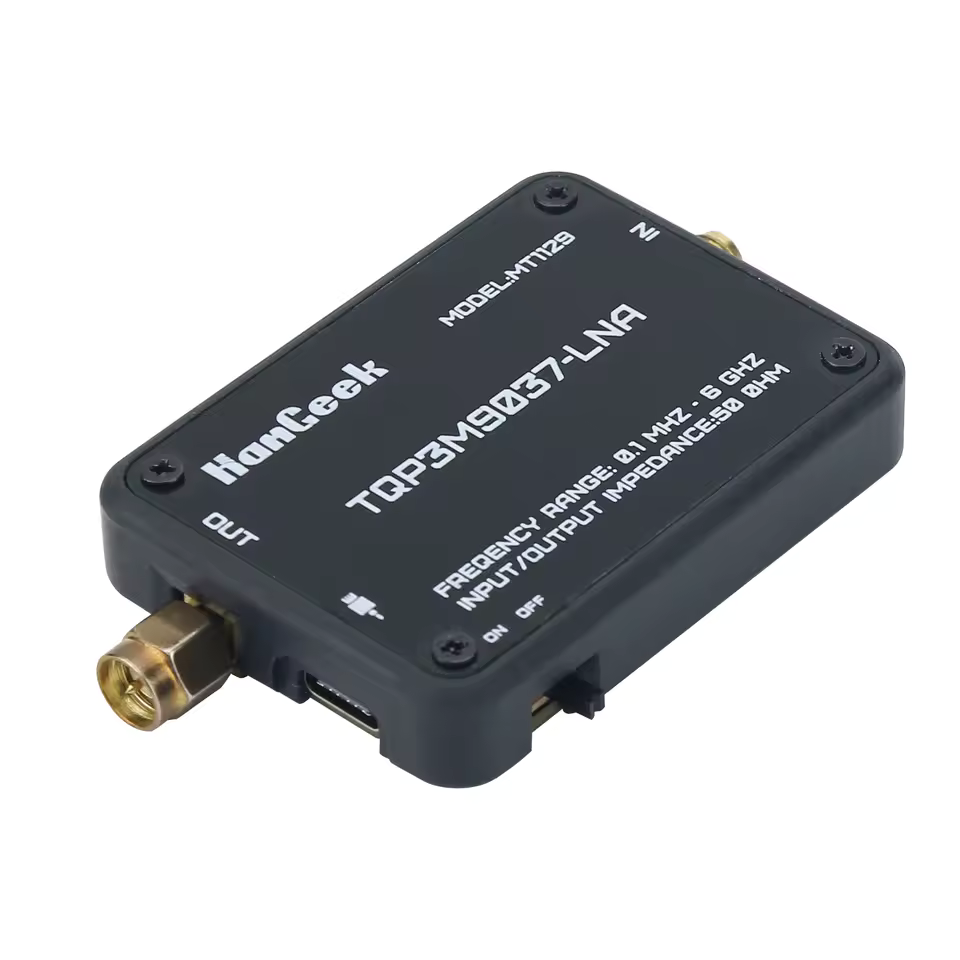

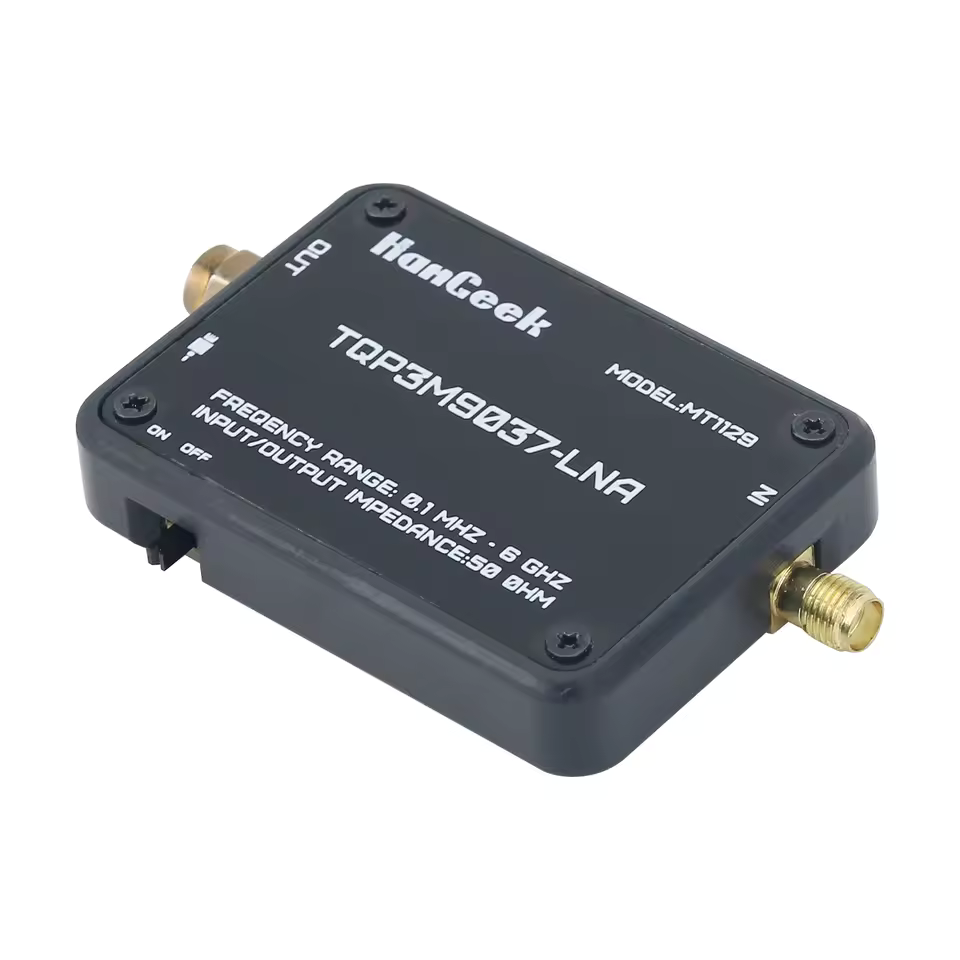

HAMGEEK MT1129 Low Noise Amplifier TQP3M9037 LNA for SDR Radio Receiver

Vzhledem k tomu že jsem tohle všechno zkoušel v bytě uprostřed města a pouze na prutovou anténu umístěnou za plastovým oknem měl jsem možnost si ověřit že ten zesilovač opravdu funguje a docela hodně pomáhá.

Systém tak jak je zde funguje a pro jednotlivce je to skvělá příležitost prozkoumávat rádiové vlny v okolí a poslouchat provoz. Bohužel i toto použité RasPi má svoje limity. V okamžiku kdy jsem nasimuloval už jen tři připojené uživatele vyskočila teplota CPU skoro na osmdesát stupňů celsia a to není dobře v žádném ohledu. Nicméně u tohoto svého výtvoru nepředpokládám nějakou obrovskou návštěvnost a navíc jsem už objednal pořádný chladič který by mohl výrazně pomoci v takovém okamžiku!

Pokračování až dojdou další součástky a celé zařízení bude namontováno na místo kam jej chci umístit - v bytě uprostřed města to rozhodně není :) ;)
